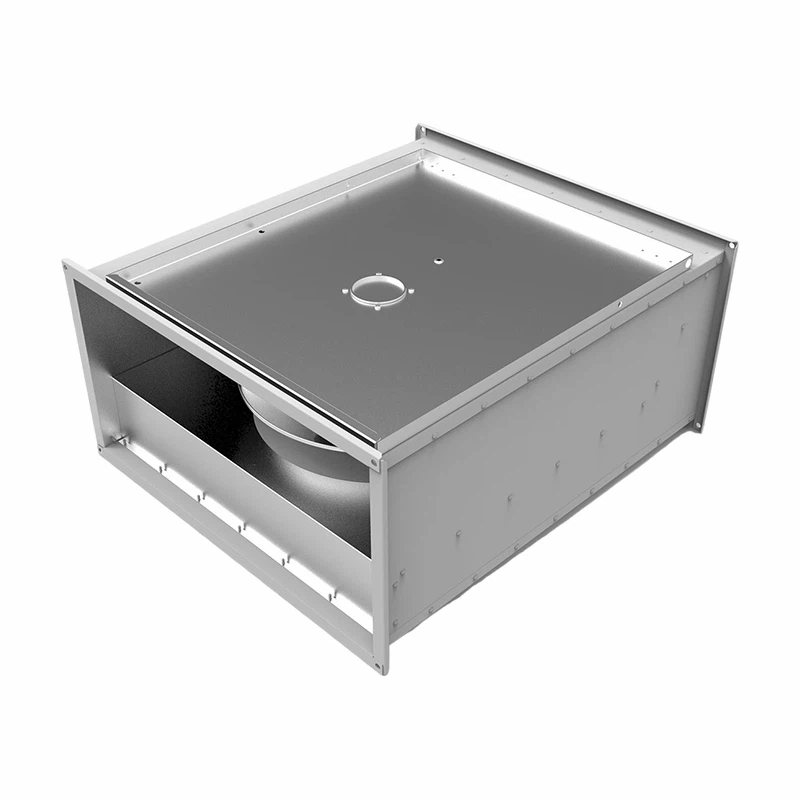

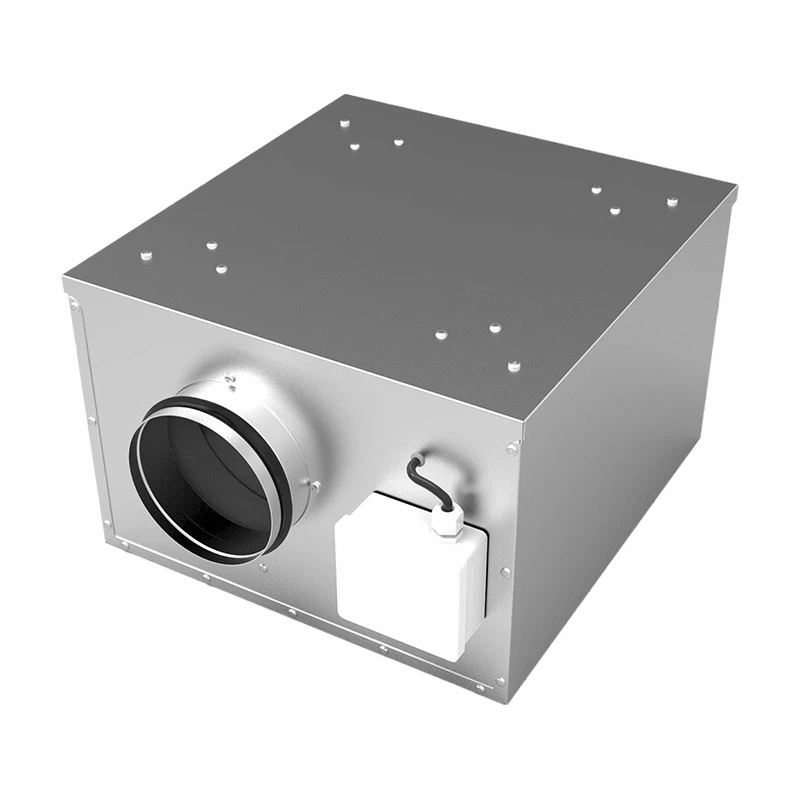

Ventilator de ventilație centrifugal

• Ventilatorul este utilizat pentru transportul aerului „curat”, ceea ce înseamnă că nu este destinat substanțelor periculoase, explozivilor, prafului de șlefuire, funingine, etc. .

• Ventilatorul este echipat cu un motor asincron de inducție a rotorului extern cu purtări cu bilă sigilate fără întreținere .

(

• Pentru a obține o durată de viață maximă pentru instalații în medii umede sau reci, ventilatorul ar trebui să funcționeze continuu .

• Ventilatorul poate fi instalat în exterior sau în alte medii umede . Asigurați-vă că ventilatorul este echipat cu drenaj .

• ventilatorul poate fi instalat în orice poziție .

• Ventilatorul trebuie instalat în funcție de eticheta de direcție de aer de pe ventilator .

• Ventilatorul trebuie să fie conectat la conductă sau echipat cu o grilă de siguranță .

• Ventilatorul ar trebui instalat într -un mod sigur și asigurați -vă că nu au mai rămas obiecte străine .

• Ventilatorul ar trebui instalat într -un mod care face ca serviciul și întreținerea să fie ușor .

• Ventilatorul trebuie instalat într -un mod în care vibrațiile nu pot fi transfuzate în conductă sau construire .

• Pentru a regla viteza, un transformator, un triac sau un convertor de frecvență poate fi conectat .

• O diagramă de cablare este aplicată pe interiorul casetei de joncțiune sau închisă separat .

• Ventilatorul trebuie instalat și conectat electric în modul corect întemeiat .

• Utilizați întotdeauna termocontactul intern, consultați Diagrama de cablare .

• Instalațiile electrice trebuie făcute de un electrician autorizat .

• Instalațiile electrice trebuie să fie conectate la un comutator fără tensiune situat local sau de către un comutator de cap blocat .

Când începeți, asigurați -vă că:

• Curentul nu depășește mai mult de +5% din ceea ce este menționat pe etichetă .

• Tensiunea de conectare este cuprinsă între +6% până la –10% din tensiunea nominală .

• nu apare zgomot la pornirea ventilatorului .

• Direcția de rotație la motoarele de fază 3- sunt conform etichetei .

• Ventilatorul trebuie să fie transportat în ambalajul său până la instalare . Acest lucru împiedică daunele de transport, zgârieturile și ventilatorul să se murdărească .

• Atenție, uitați -vă la margini și colțuri ascuțite .

• Înainte de a începe serviciul, întreținerea sau repararea, ventilatorul trebuie să fie fără tensiune, iar rotorul trebuie să se oprească .

• Luați în considerare greutatea ventilatorului atunci când eliminați sau deschideți ventilatoare mai mari pentru a evita blocarea și contuziile .

• Ventilatorul trebuie curățat atunci când este nevoie, cel puțin o dată pe an pentru a menține capacitatea și a evita, dezechilibrul care poate provoca daune inutile la rulmenți .

• Rulmenții ventilatorului sunt fără întreținere și trebuie reînnoite numai atunci când este necesar .

• Când curățați ventilatorul, curățarea de înaltă presiune sau dizolvarea puternică nu trebuie utilizată .

• Curățarea trebuie făcută fără a disloca sau a deteriora rotorul .

• Asigurați -vă că nu există zgomot de la ventilator .

1. Asigurați -vă că există tensiune către ventilator .

2. tăiați tensiunea și verificați dacă rotorul nu este blocat .

3. Check the thermocontact/motor protector. If it is disconnected the cause of overheating must be taken care of, not to be repeated. To restore the manual thermo-protector the tension will be cut for a couple of minutes. Larger motors than 1.6A may have manual resetting on the Motor . Dacă are termo-protector automat, resetarea se va face automat atunci când motorul este rece.

4. Asigurați -vă că condensatorul este conectat, (doar faza unică) conform diagramei de cablare .

5. Dacă ventilatorul încă nu funcționează, primul lucru de făcut este să reînnoiți condensatorul .

6. Dacă nimic din asta nu funcționează, contactați furnizorul de ventilatoare .

7. Dacă ventilatorul este returnat furnizorului, acesta trebuie curățat, cablul motorului nedeteriorată și un raport detaliat de neconformitate a fost inclus .

Garanția este valabilă numai în condițiile în care ventilatorul este utilizat în conformitate cu acest „direcții Foruse” .

Fig . 1:

Curba ventilatorului descrie capacitatea ventilatorului, i . e . fluxul ventilatorului la diferite presiuni la tensiunea de intrare a acară .

Diagrama ventilatorului are presiunea în Pascal, PA, pe axa verticală și fluxul în metri cubi pe secundă, m³/s, pe axa orizontală .

Punctul de pe curba ventilatorului care arată presiunea și debitul curent se numește Fanii de lucru . În exemplul nostru este marcat cu p .

Dacă presiunea crește în conducte, punctul de lucru se deplasează de -a lungul curbei ventilatorului și, prin urmare, se obține un flux mai mic . în exemplu, punctul de lucru s -ar muta .

Fig . 2:

Linia de sistem descrie comportamentul total al unui sistem de ventilație (conducte, amortizoare și valvesetc .) .

De -a lungul acestei linii de sistem, S, POTIS -ul de lucru a trecut de la P2 la P3 pe măsură ce viteza de rotație a schimbat .

Pași de tensiune distincți cu de exemplu . Un transformator produce diferite curbe de ventilator, 135 V și 230 V, indicate în exemplul .

Fig . 3:

Curbele noastre de ventilator prezintă presiunea totală în Pascal . Presiune totală=static + dinamic pres-sure .

Presiunea statică este presiunea ventilatorului în comparație cu presiunea atmosferică . este această presiune care va depăși pierderile de presiune ale sistemului de ventilație .

Presiunea dinamică este o presiune calculată care apare la ieșirea ventilatorului și se datorează mai ales vitezei aerului . Presiunea dinamică descrie astfel modul în care ventilatorul funcționează . Presiunea dinamică este prezentată cu o curbă, începând de la origina, care crește odată cu creșterea fluxului {{2} o presiune dinamică ridicată, care poate crește o conexiune crescută a fluxului, o presiune ridicată a presiunii ridicate Pierderea . Dacă este cunoscută pierderea de presiune în sistem, un ventilator a cărui diferență între total și presiune dinamică corespunde pierderii de presiune din sistem trebuie să fie găsită .

Datele sonore din această broșură se bazează pe următoarele definiții: În sistem trebuie găsite .

Punctele pentru care sunt prezentate datele de sunet sunt de -a lungul liniei de sistem definite de presiunea și fluxul menționat în tabelul de date sonore pentru fiecare ventilator . Există trei tipuri de sunet în aceste tabele; Sunetul de intrare și de ieșire sunt măsurate în canal, în timp ce sunetul din jur se măsoară în afara sistemului de ventilator și conducte . pentru toate aceste tipuri de sunet, nivelurile de putere ale sunetului sunt prezentate în benzi de octave . pentru sunetul înconjurător, de asemenea, nivelul de presiune sonoră a fost calculat . Măsurarea sonorilor pentru sondele de sunet pentru 3741 pentru sunet înconjurător pentru sunetul înconjurător sau de măsurarea sonorului pentru sonor pentru soneria 3741 pentru a înconjura înconjurător sau măsurarea sonorului pentru soneria sonoră a sunetului 3741 pentru a înconjura înconjurător sau măsurarea canal .

Măsurătorile sonore la Enchoy sunt realizate în funcție de standarde ISO și cu fanii din carcasele lor, deoarece acest lucru este aproape de valorile realității .

ISO-metodă:Măsurarea este făcută în conductă cu proiectare specificată și conexiune nereflectată . Măsurători și calcule se fac în 1/1 octave bandă .

Measurements of the fan without it's housing resolves in lower sound. The trade association ASHRAE in USA, is stated in Application of Manufacturers Sound Data, that the result of sound measure ments of a fan without it`s housing is 5-10 dB lower in octave bands from 250 Hz and lower than a fan in it's housing.

AMCA-METOD:Măsurarea este făcută de ventilator cu carcasa sa într -o cameră anecoică, ceea ce duce la un nivel de sunet mai mic .

Precizia măsurării

Atunci când se dezvoltă metoda de măsurare pentru nivelul puterii sonore la conductă, Organizația Internațională a Standardelor, ISO, a analizat, de asemenea, inexactitatea măsurării în diferite benzi de octave (precizie de 90%) .

Nivelul puterii sonore

Nivelul de putere de sunet, LW (a) este utilizat pentru a calcula sunetul din întregul sistem de ventilație . Acest sistem poate fi o compoziție de grile, amortizoare și difuzoare, de exemplu .

Nivelul de putere acustică este o valoare măsurată conform standardelor și nu spune cum apare sunetul, deoarece puterea sonoră este independentă de caracteristicile amplasării ventilatorului. Pentru a semăna cu urechea umană, se utilizează filtrul A indicat cu Lw(A) măsurat în dB(A) măsurat în dB(A) în dB(A).

Nivelul de presiune sonoră

Nivelul de presiune sonoră, LP sau LP (a), spune cum urechea umană înregistrează sunetul . depinde de nivelul puterii sonore, de distanța de sursă, de restricțiile de propagare și de caracteristicile acustice ale camerei .

Nivelul de presiune sonoră este prezentat pentru o cameră cu o cameră cu o zonă de absorbție echivalentă de 20m². 7 DB Diferența corespunde unei distanțe de CA 3M, unde sunetul este emis într -o propagare semisferică .

Nivelul de presiune sonoră poate fi calculat ca: lp=lw +10 log (q/4τr 2+4/a)

A=este zona de absorbție echivalentă a camerei Q=este tipul de propagare:

Q =1 este propagare sferică

Q =2 este propagare semi -sferică

Q =4 este un sfert de propagare sferică

Pentru cazul câmpului liber, i . e . de la un ventilator de acoperiș, nivelul de presiune sonoră este calulat ca: lp=lw +10 logq/4τr 2.

Cu lw (a) tot la 63db (a), o distanță de 5 metri, propagare semi -spherică și caz de câmp liber, rezultatul va fi LP (a) =63+10 log2/4τ 5²=63-22=41 db (a)

Și la 10 metri: lp (a) =63+10 log2/4τ 10²=63-28=35 db (a)
